近日，保變電氣220kV三相自耦有載變壓器更新科研項目通過專家技術評審。

220kV三相自耦有載變壓器在江蘇地區需求廣泛，因其結構復雜、制造難度大，對設計與生產制造提出了較高要求。本次科研針對此類產品進行升級，通過外部結構的整體全新設計，顯著提升產品工藝性、質量及美觀度，從而增強產品的市場競爭力。

本次技術升級主要體現在三大方面：一是通過對整體布局的全新設計，使聯管焊裝管路總量減少了40%，將大幅縮短加工與裝配周期，提升生產效率。二是油箱結構更新為平頂筒式油箱，取代了原有的平頂與斜頂相結合的鐘罩式油箱。這一改變不僅提高了標準化程度與外觀美觀度，更通過合理規劃管路截?cái)帱c(diǎn)，實現了箱蓋升高座、聯管等部件的地面組裝，在提升產品整體質量的同時，極大改善了安裝作業的安全性與便捷性。三是對內部引線走向進行了優化，降低了裝配線難度，提高了絕緣可靠性，并計劃引入三維設計技術，直觀呈現開關接線方案，徹底解決總裝配線環節的接線難題。

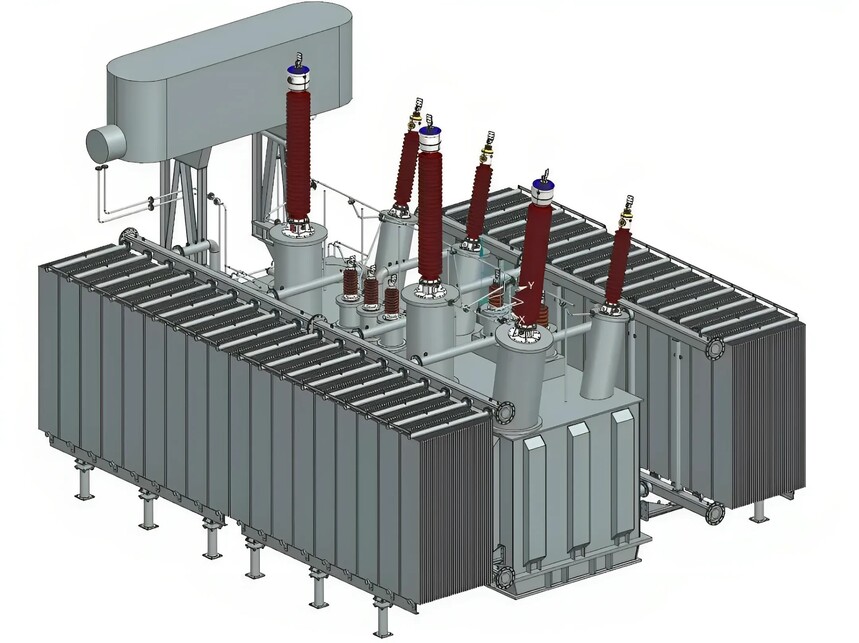

此次評審的順利通過，標志著該型變壓器在結構設計與制造工藝上取得重大提升。目前，設計部已完成了各類仿真計算以及前期布置圖與三維外形圖設計工作，并計劃于今年十月底交付全部圖紙與三維模型，為未來市場投標與產品制造提供充足的技術儲備。
